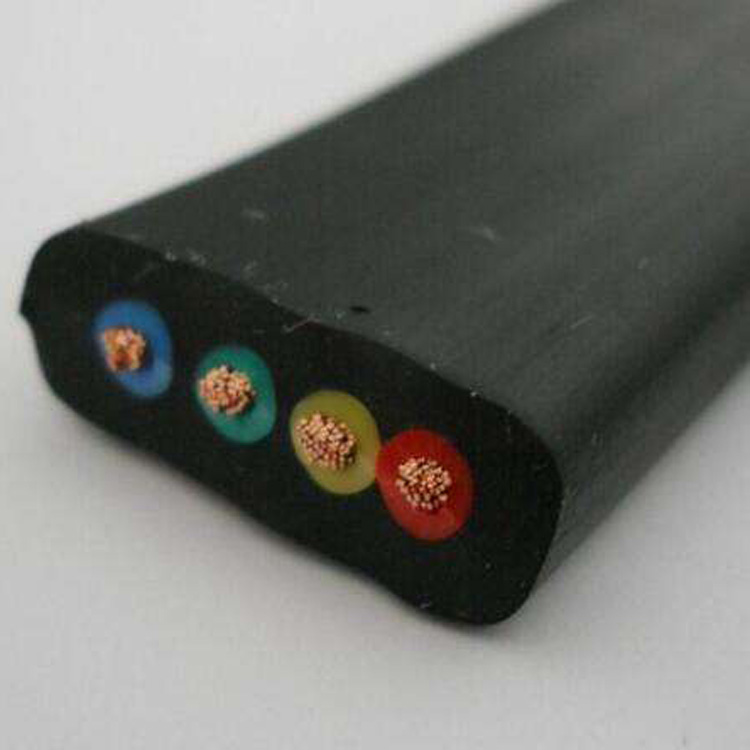

YQSBP-4×1.5丁苯橡胶屏蔽防水扁电缆
一、产品用途
YQSBP防水橡套扁电缆供交流电压500V及以下的潜水电机上传输电能用。在长期浸水及较大的水压下,具有良好的电气绝缘性能。防水橡套电缆弯曲性能良好,能承受经常的移动。电缆具有耐油、耐酸碱特性,适用于各种移动电器设备和起重装置。
二、电缆结构
导体:多股束绞细丝导体,符合VDE 0295及IEC 60288第5类导体
绝缘:特殊橡胶混合料
芯线:彩色或编码芯线,3芯及以上带黄绿双色线(可选)
芯线排列:一字或梅花
屏蔽:铜丝编织屏蔽
护套:特殊橡胶混合料
护套颜色:黑色,可根据客户需要定选用各种颜色
三、产品使用特性
工作电压:450/750V、0.6/1KV
测试电缆:2500V、3500V
工作温度:固定安装:-30 ~ +70℃
移动安装:-20 ~ +70℃
电缆的长期工作温度应不超过70℃
电缆允许弯曲半径:固定安装:不小于电缆外径的8倍
移动安装:不小于电缆外径的10倍

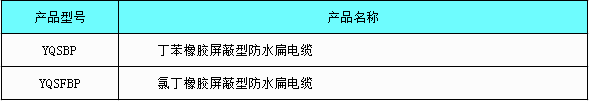

四、产品型号名称
五、产品技术参数
1. 耐油、耐磨、耐寒、抗紫外线、防水性能优异。
2. 一字排列:自由使用长度不大于35米,移动速度不大于1.6米/秒;
梅花排列:自由使用长度不大于80米,移动速度不大于4米/秒。
(超过上述使用长度和移动速度时,建议增加加强件)
3. 20℃时导体电阻 :根据VDE 0295及IEC 60228第5类,多股细绞铜丝。
4. 20℃时绝缘电阻:≥50 MΩ/km。
5. 阻燃性:阻燃自熄符合IEC 60332-1。

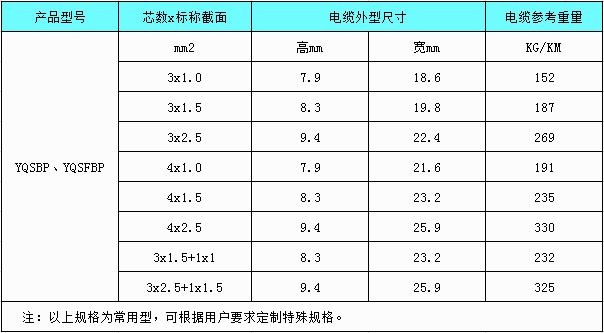

六、产品规格范围
