CHJPFP86-4×2.5船用仪表回路电缆厂家

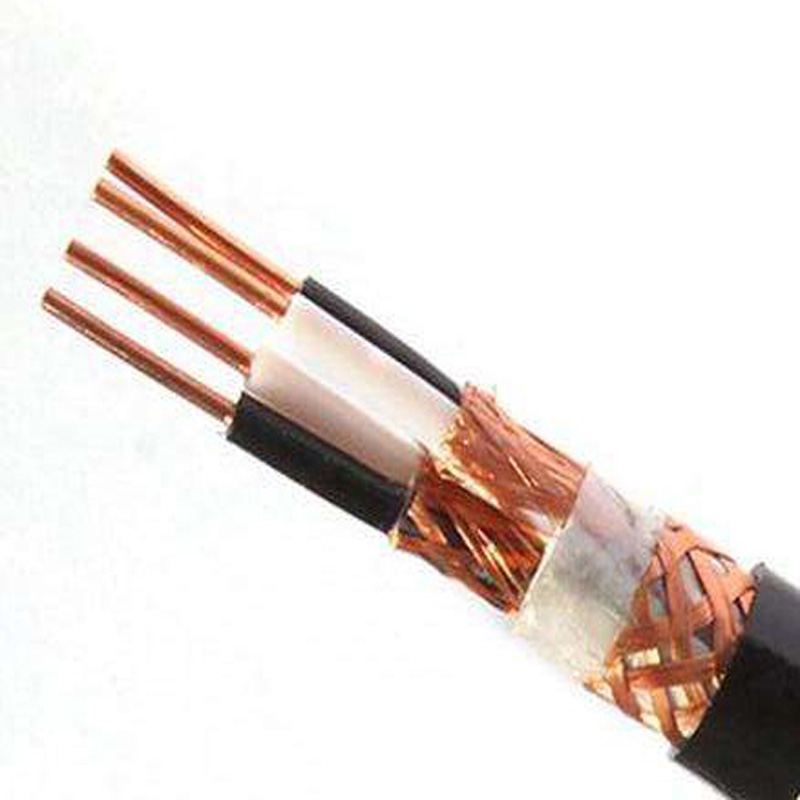

CHJPFP86-4×2.5船用仪表回路电缆

一、产品用途

     CHJPFP86船用仪表电缆用于各种传播通信、电子计算机、信息处理设备中的信号传输和控制系统。

二、生产执行标准

     Q/ZST 17.3-2009船用电力、控制和仪表回路电缆第5部分：额定电压0.15/0.25kV船用仪表电缆；IEC 60092-376 150/250V(300V)控制及仪表回路用电缆。

三、产品使用特性

     额定电压U0/U：150/250V；

     电缆导体长期允许工作温度为90℃；

     电缆敷设温度应不低于0℃；

     推荐允许弯曲半径：金属编织铠装电缆不小于电缆外径的6倍；

                                   外径＞25mm的非铠装电缆不小于电缆外径的6倍；

                                   外径≤25mm的非铠装电缆不小于电缆外径的4倍。

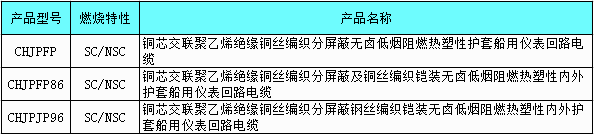

四、产品型号及名称

五、电缆主要技术指标

     1. 20℃时导体直流电阻

     2. 工频交流耐电压试验

     3. 成品电缆在工作温度下，交联聚乙烯绝缘电阻应不小于1MΩ/km。

     4. 热固性护套电缆的耐油性符合Q/XYT 17.1-2009中5.8.6d的规定。

     5. 成品电缆做线路完整性试验(耐火试验)符合IEC 60331-21试验要求。

六、电缆的安装敷设

     1. 电缆在放线时，张力应均匀，以免电缆扭曲，使绝缘线芯产生裂绞，导致事故发生。

     2. 做电缆头时，要严格按国家电力施工规范使用专用工具。

     3. 电缆在安装过程中一旦发现机械损伤，在条件允许的情况下，请务必对电缆进行相应的检查，以确认电缆绝缘是否损坏。
