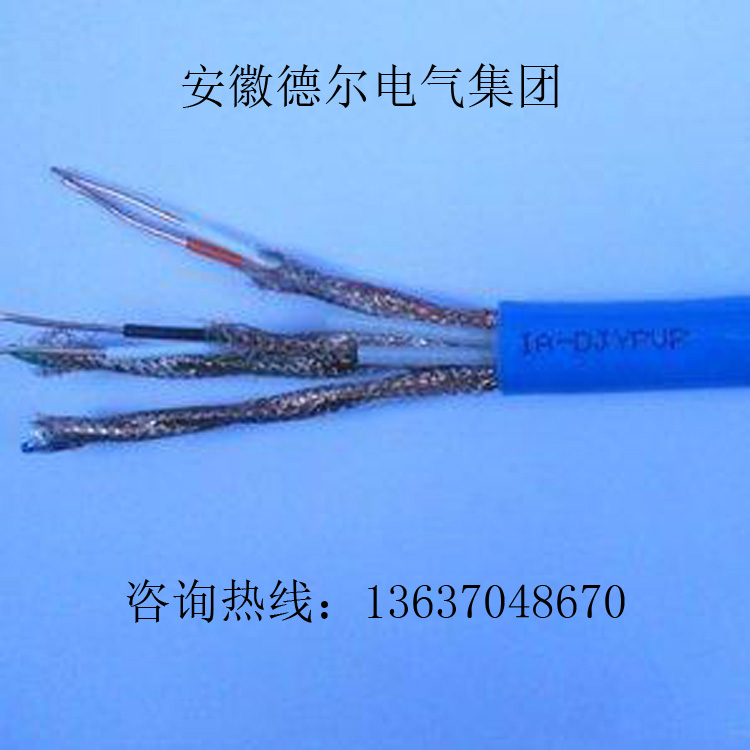

ZRA-IA-DJYPVP阻燃本安型DCS电缆

     产品型号：ZRA-IA-DJYPVP

     产品全称：铜芯阻燃聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织分屏总屏本安型DCS电缆

     导体材料：无氧铜导体

     绝缘材料：聚乙烯

     屏蔽材料：铜丝编织

     护套材料：阻燃聚氯乙烯

     铠装材料：/

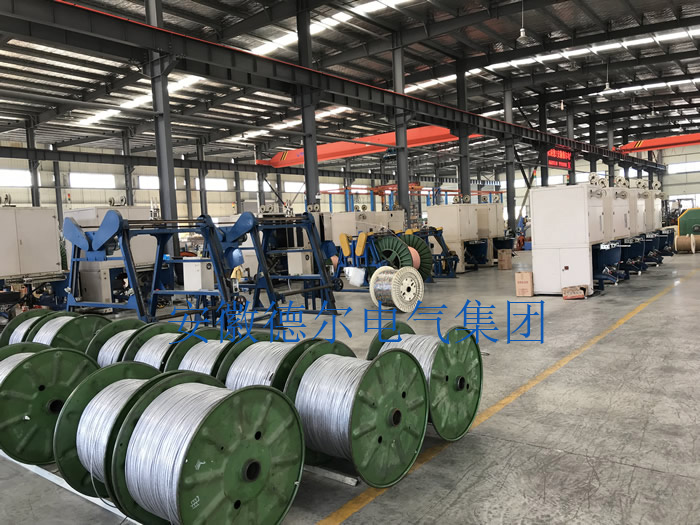

     安徽德尔电气集团位于皖苏交界的天长市，紧邻南京与扬州，地理位置优越，交通便利。 本公司主要从事电线电缆（电力电缆、控制电缆、计算机电缆、通讯总线电缆、船用电缆、本安电缆、低烟无卤、阻燃耐火电缆、耐高温电缆、补偿导线等）；仪器仪表（工业自动化仪表系统成套，压力表、双金属温度计，数显智能调节仪、巡检仪，热电偶、热电阻，温度变送器、压力变送器，液体位、流量计，管阀件、波纹管等）；电缆桥架、高低压开关柜的生产与销售。

一、产品用途

     该电缆具有低电容、低电感集散型仪表信号电缆，简称本安型DCS电缆，该电缆具有优异的屏蔽性能和抗干扰性能，因此防爆安全性能明显高于一般DCS电缆和计算机控制电缆。本产品适用于石油、化工、电力、煤气工程、矿山等存在爆炸危险的场合以及其他防爆安全要求较高

的场合传输自动控制信号。

二、生产执行标准

     Q/DR122-2012(参照采用英国BS5308标准)

三、产品使用特性

     交流额定电压U0/U：300/500V

     使用环境温度：固定敷设-40℃；非固定敷设-15℃；

     安装敷设时环境温度不低于0℃。

     电缆导体长期允许工作温度：聚乙烯绝缘为70℃；

                                                 交联聚乙烯绝缘为90℃；

     电缆允许弯曲半径：铜带屏蔽或铠装电缆不小于电缆外径的12倍；

                                   非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。

四、主要技术参数

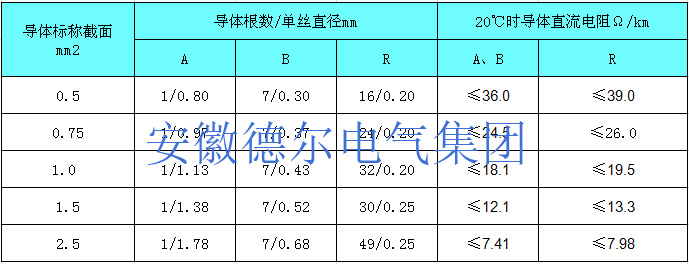

     1.20℃导体直流电阻

     2.20℃绝缘电阻

     3.工频交流电压试验：环境温度下，电缆应经受2KV电压，5min绝缘不击穿

     4.工作电容(1KHZ)：线芯与线芯≤90PF/m

     5.分布电感(1KHZ)：≤0.6μH/m

     6.电磁干扰感应电压(干扰磁场400A/m)：≤5mV

     7.辐射场透入强度(干扰场强120dBμV,干扰场频率200MHZ):≤66dBμV

五、产品规格

        对数：        1～24对

        每对芯数： 2芯或3芯http://www.dianlan001.cn/

        标称截面： 0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²
