KX-HS-FP1F镀锡铜丝屏蔽热电偶用补偿导线

      安徽德尔电气集团有限公司成立于2015年，总部位于安徽省滁州市天长市滁州高新区，紧邻南京与扬州，地理位置优越，交通便利。 公司主要从事电线电缆（电力电缆、控制电缆、计算机电缆、通讯总线电缆、船用电缆、本安电缆、低烟无卤、阻燃耐火电缆、耐高温电缆、补偿导线等）；仪器仪表（工业自动化仪表系统成套、压力表、双金属温度计、数显智能调节仪、巡检仪、热电偶、热电阻、温度变送器、压力变送器、液体位、流量计、管阀件、波纹管等）；电缆桥架、高低压开关柜的生产与销售。2021年，公司获评天长市"十大专精特新成长企业"，展现了公司在细分领域的竞争力。

    产品型号：KX-HS-FP1F

    产品名称：氟塑料绝缘及护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线

    导体材料：无氧铜导体

    绝缘材料：聚全氟乙丙烯

    屏蔽材料：镀锡铜丝编织

    护套材料：聚全氟乙丙烯

一、产品介绍

    补偿导线与补偿电缆是在一定温度范围内(0～100℃)具有与所匹配热电偶的热电动势标称值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。使用补偿电缆的目的：

    1.将热电偶的参考端从高温处移到环境温度较稳定的地方。

    2.节省大量的用于制造热电极的贵重和稀有金属材料。

    3.便于安装和线路的敷设。

    4.用较粗直径和导电系数大的补偿导线代替热电极，可以减少热电偶回路电阻，利于测量和自动控制。

二、生产执行标准

    GB/T4990-2010及JB/T7495-2014http://www.dianlan001.cn/

三、产品使用条件

    1.工作温度：

       一般用：70℃和105℃两种；

       耐热用：200℃和260℃两种。

    2.环境温度：

       氟塑料绝缘及护套线缆：固定敷设-60℃，非固定敷设-20℃；

       聚氯乙烯绝缘及护套线缆：固定敷设-40℃，非固定敷设-15℃。

    3.允许弯曲半径：

       有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；

       其他结构的补偿电缆，应不小于电缆外径的10倍。

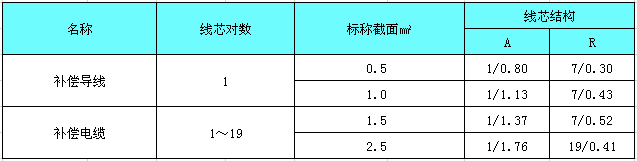

四、产品规格范围

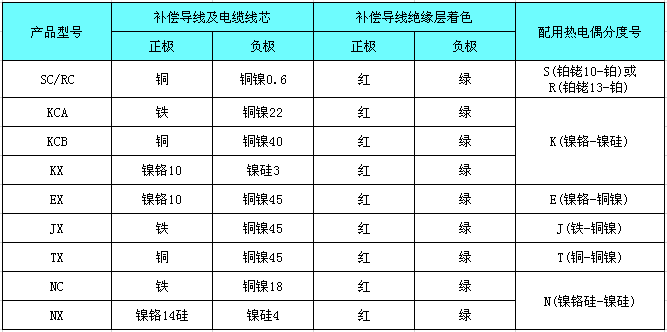

五、产品主要技术参数

     注：

     1.其它型号补偿导线如：KC、JX、SC、EX、NC、X等，只需改写型号，如：EX-GS-VV、TX-HS-FVP等。

     2.需导体为多股软芯时，应在原型号后加“R”表示，如：TX-GS-VVPR。

     3.还可以根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。

     4.补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带(P3)、复合铜带(P2)。

     5.需阻燃型补偿电缆，应在原型号前加“ZR-”。

     6.需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装，加“-32”表示钢丝铠装。

     7.需本安型补偿电缆，应在原型号前加“IA”表示。

六、产品使用注意事项

     1.各种补偿导线只能与相应型号的热电偶配用，就是各种热电偶和所配用的补偿导线在规定温度(0～100℃)范围内热电特性必须是相同的。

     2.补偿导线和热电偶连接点的温度不得超过规定的使用温度。

     3.补偿导线和热电偶、仪表连接时，正负极不能接错，而且两对连接点要处于相同的温度。

     4.要根据所配仪表的线路电阻要求，选用补偿导线的线径。
